MOSFET接棒MLCC成電源關鍵 AI機櫃朝600kW推進

瀏覽次數:91

AI伺服器功率密度持續提高,供應鏈焦點正從電源架與電源供應器,進一步下沉至MOSFET、保護元件與電源測試設備。台灣功率半導體業者近期觀察到AI伺服器需求增加,加上8吋晶圓產能重新配置,使MOSFET與電源保護元件供給趨緊,部分非合約產品甚至醞釀調整價格。

真正改變供電架構的是AI Rack功率快速提升。致茂電子表示,NVIDIA Vera Rubin NVL72整機功率可能達190至230kW,下一代Rubin Ultra機架規格更朝600kW推進,多櫃系統將進入MW等級,因此已推出對應的直流負載測試方案。

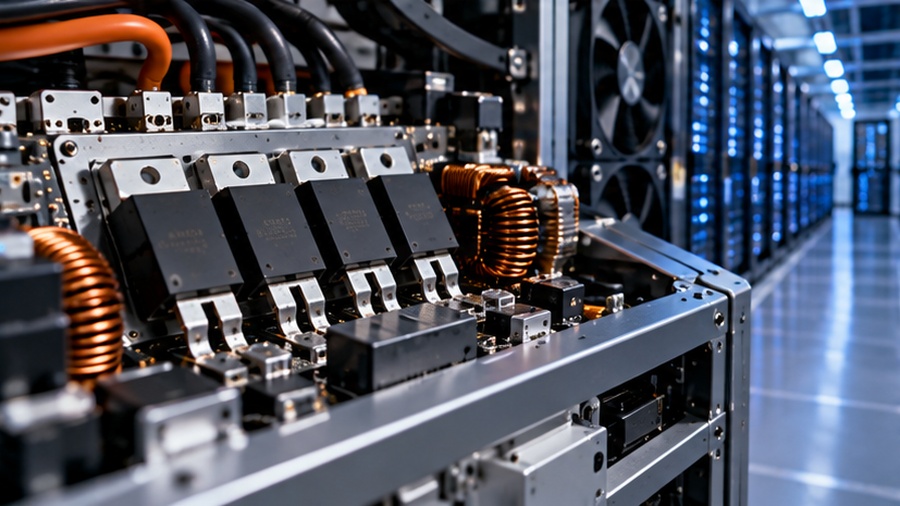

下一代Rubin Ultra機架規格拉高供電門檻,AI電源鏈向功率晶片下沉。
下一代Rubin Ultra機架規格拉高供電門檻,AI電源鏈向功率晶片下沉。

功率增加不只是需要更大的PSU。GPU高速運算會產生劇烈瞬間負載變化,電源系統必須快速因應電氣設計峰值功率(EDPP),從資料中心高壓直流供電一路到GPU板端,都必須提高轉換效率、瞬態響應與保護能力。

因此AI Server電源鏈正逐步形成Grid/UPS→800V HVDC→Power Shelf→48V/12V Conversion→VRM→MOSFET/DrMOS→MLCC→GPU/ASIC。由於Rubin帶動高階MLCC需求, MOSFET與保護裝置接續浮現,顯示AI供應鏈瓶頸正在由昂貴晶片往成熟製程功率元件擴散。

台灣業者也開始布局800V架構,並往1,000V、1,200V保護元件延伸。 對台灣而言,AI電力商機已不只屬於電源供應器廠,而將擴散至功率半導體、被動元件、測試設備與高壓直流系統。當單櫃功率逼近MW級,能否安全、穩定地把電送到GPU,將成為AI算力能否真正落地的另一道門檻。
