大联大推出意法半导体32F334R8 Cortex M4微控制器的LLC谐振数位电源
Dressing udstyr   2019年06月18日 星期二 浏览人次: [2968]

大联大控股今日宣布,旗下友尚集团将推出以意法半导体(STM)32F334R8 Cortex M4 微控制器为基础可应用於电信设备电源的3 kW全桥接LLC谐振数位电源。

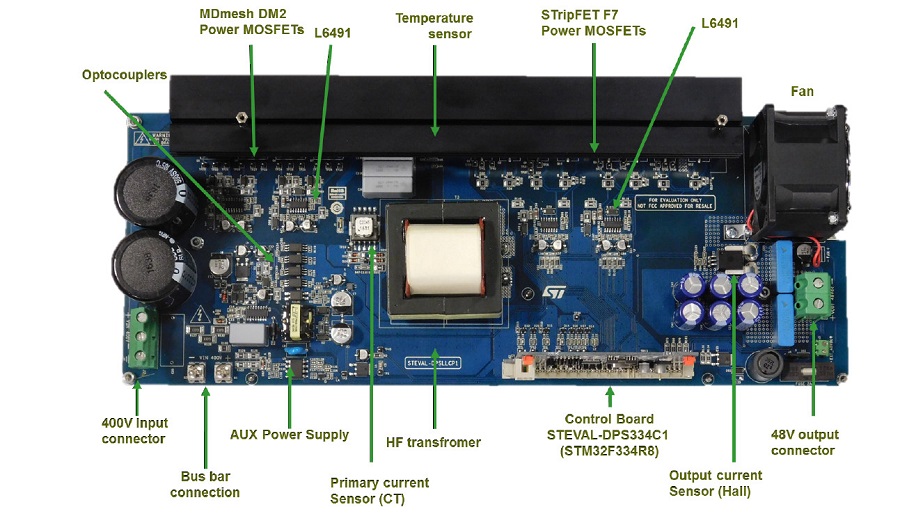

大联大友尚集团推出以意法半导体32F334R8 Cortex M4为基础可应用於电信设备电源的3 kW全桥接LLC谐振数位电源
大联大友尚集团推出以意法半导体32F334R8 Cortex M4为基础可应用於电信设备电源的3 kW全桥接LLC谐振数位电源

3 kW隔离式全桥接LLC DC-DC谐振转换器评估套装软体可将375 V至 425 V DC输入电压转换至48 V,63A最大电流。在电信应用中经常需要LLC转换器的全桥接,初级部分以MDmeshDM2功率MOSFET为基础,可达成高效能。PWM开关频率由数字控制,以调节输出电压。该转换器在接近谐振频率下运作,尽可能提高效率,并在工作范围内达成零电压开关(ZVS)。高频变压器提供电感隔离和电感元件的积体磁场,设计紧凑。采用STripFETF7功率MOSFET的同步整流(SR)用於二次侧电路,以降低传导损耗。数字控制板上的意法半导体32F334微控制器嵌入了一个高分辨率定时器,可进行更精细的调节,并可透过USART、CAN、SMBus和光耦合串行通讯传输状态资讯。初级和次级部分均由以VIPer27HD为基础的离线返驰电路供电,该电路提供控制板,闸级驱动器IC和讯号调理电路稳定电压。

核心技术优势

凱 高效率、低总谐波失真、保护机制

凱 电力应用变得更加灵活和普遍

凱 高输入功率因数可降低对电网的电力污染

凱 智慧模式管理和故障监控

凱 即时监控和操作状态控制

凱 降低系统和维护成本

方案规格

额定功率:

凱 输入直流电压:375 V至425 V

凱 输出电压:48 V

凱 最大输出电流:62.5 A

凱 输出功率:3千瓦

凱 峰值效率:95.3%

凱 HF变压器隔离电压:4 kV
