走進2026年最尖端的AI資料中心，這裡沒有傳統機房的靜謐。在暗沉的冷光線條與交織的水冷管線深處，成千上萬顆旗艦級GPU正發出無聲的怒吼。
| 圖一 : 每顆處理器消耗數千瓦（kW）的電力，而整座資料中心大樓的能耗，正直接上看吉瓦（GW）等級。 |
|
這是一場人類史上前所未有的「算力大爆炸」。然而，當全世界的鎂光燈都聚焦在輝達（NVIDIA）、超微（AMD）那些數百億電晶體的AI晶片，驚嘆於微觀世界的光芒時，一個殘酷的物理障礙正悄悄在晶片底座下成形。
產業內稱之為「電力牆（Power Wall）」。
「我們現在談論的，是每顆處理器消耗數千瓦（kW）的電力，而整座資料中心大樓的能耗，正直接上看吉瓦（GW，十億瓦）等級。」德州儀器（TI）美國總部算力技術專家普拉迪普．謝諾伊（Pradeep S. Shenoy）在接受專訪時，神色凝重地拋出這組數據。一吉瓦是什麼概念？這已經相當於一座傳統核電廠的完整發電量。
短短幾年內，單顆旗艦GPU的功耗從300瓦、700瓦，一路飆升到突破1,000瓦，甚至預估在2030年底，單顆晶片就會變成吃下10,000瓦的超級巨獸。當一個機櫃的耗電量（1兆瓦，MW）等同於過去一整棟大樓時，傳統由「矽（Silicon）」構成的電力網路，已經到了崩潰的邊緣。
在這千鈞一髮之際，解開這道能源封印的，不是軟體演算法，而是兩種被稱為「第三代半導體」的神秘材料——氮化鎵（GaN）與碳化矽（SiC）。它們正如同新時代的「傳火人」，在微秒之間馴服狂暴的電流，接通了AI算力的最後一哩路。
第一幕：矽牆的葬禮與48V革命
要理解GaN與SiC的救贖，必須先看清過去供電系統的荒謬。

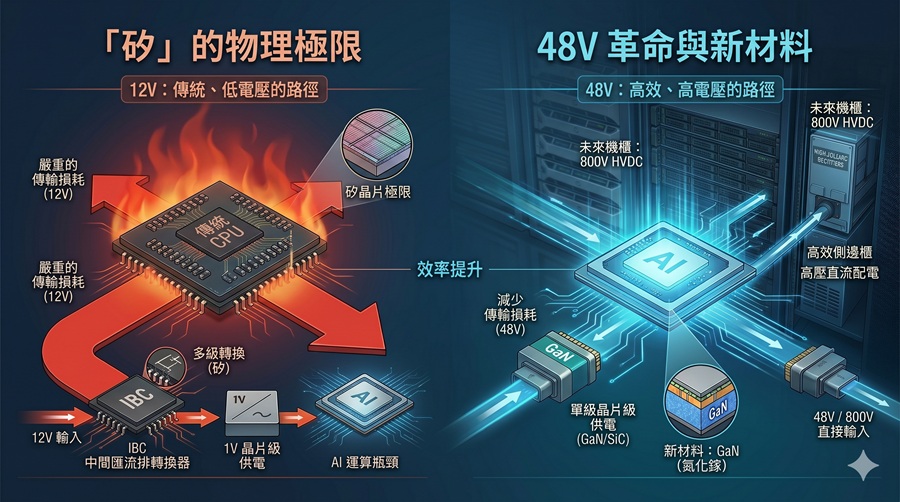

長久以來，資料中心主機板內部運行的都是12伏特（V）的低壓電。在過去CPU功耗僅幾百瓦的時代，這條由「矽」元件看守的小水管運作得很好。然而，當GPU功耗衝上千瓦時，物理學的鐵律 $P = I \times V$（功率 = 電流 $\times$ 電壓）便降下了懲罰。
在12V的架構下，要供應千瓦功率，電流將高達驚人的83安培以上。這意味著主機板上的導線（Busbar）必須做得像鋼板一樣粗，且導線發熱產生的傳輸損耗，會隨著電流的平方（$I^2R$）呈幾何級數燃燒。傳統的矽材料在這種高頻率、高電流的摧殘下，會釋放出毀滅性的廢熱，在幾秒鐘內把主機板燒成廢鐵。
「傳統的48V或12V匯流排在能源損耗上，早已顯得捉襟見肘。」英飛凌（Infineon）電源與感測系統事業部總裁亞當．懷特（Adam White）指出。物理極限逼迫整個科技界不得不集體逃生，掀起一場「高壓直流（HVDC）」的配電革命。
這場革命的第一步，是把送進伺服器主板的電壓提升到48V，甚至是未來大勢所趨的800V高壓直流直入。
電壓提升了，電流自然變小，傳輸?耗在理論上瞬間降低了16倍以上。但是，晶片（GPU核心）非常挑食，它最終需要的依然是1伏特（V）左右的超低壓電。
將800V或48V的高壓電，在幾公分的距離內，精準、無損地「降壓」成晶片能吃的1V純淨一度電，這在過去的矽時代是不可能完成的任務。這時，兩位跨時代的英雄—SiC（碳化矽）與GaN（氮化鎵），正式接管了戰場。
第二幕：雙雄聯手，拆除資料中心的電力牆
如果把電力輸送比喻為一場從大水庫送到廚房水龍頭的長途運輸，那麼SiC與GaN，就是分別防守高速公路與廚房水龍頭的兩大金剛。
首先登場的是碳化矽（SiC），它是電力鏈上的「重裝騎士」。
SiC擁有無與倫比的耐壓性與高溫穩定性，它生來就是為了處理「高壓、大電流」的髒活。英飛凌零碳工業功率事業部總裁彼得．瓦維爾博士（Dr. Peter Wawer）分享了一個極具畫面感的科技瘦身術：在未來的兆瓦級資料中心裡，傳統用來連接外電網、重達20噸的巨大線性變壓器，正被基於SiC技術的「固態變壓器（SST）」所取代。
「換上SiC的固態變壓器後，重量直接從20噸縮減到只剩500公斤，體積縮小了30%。」瓦維爾博士說。這群重裝騎士駐守在資料中心的最前端（電網端與電源側櫃Sidecar），把上萬伏特的交流電高效轉換為800V直流電，不僅為寸土寸金的機房騰出了容納更多GPU的空間，更在吉瓦級的運作下，硬是榨出了1%以上的極限能源轉換效率。
當電壓順利通過SiC防守的高速公路，來到最靠近GPU晶片的「門口」時，接力棒交給了氮化鎵（GaN），它是電力鏈上的「精密刺客」。
GPU的胃口不僅大，而且極其挑惕。當AI進行複雜的深度學習時，GPU會一瞬間從待機切換到全速運轉，這要求電力系統必須在「微秒（μs）」甚至「奈秒」等級做出動態反應，否則晶片就會因為電壓不穩而瞬間「餓死」或「燒毀」。
GaN具備極高頻的開關特性，體積小、速度快，正是為了這個場景而生。英飛凌利用CoolGaN技術做出的超薄中間匯流排轉換器（IBC），功率密度遠超傳統元件，能在主機板上以每秒數百萬次的驚人速度跳動開關，把電壓精準、無雜訊地馴服到1V。
德州儀器的Pradeep也特別指出，GaN的價值絕非只是單純替換掉一顆舊零件，而是在於「系統級的整合」。當GaN與高低壓安全隔離技術、精密的控制晶片整合在一起時，它就像魔杖一樣，消除了電力轉換中90%以上的廢熱散逸。
SiC在前端抗高壓，GaN在後端衝速度，這場混合材料的協同作戰，正式幫人類拆除了算力成長前的電力牆。
第三幕：從雲端到物理世界，台廠握住AI的命脈
不論是美商德州儀器的微觀控制晶片，還是德商英飛凌傲視全球的三代半導體材料，這些天馬行空的「電力藍圖」，最終都必須變成一塊塊真實的電路板，在現實世界中落地。
而這個落地的聖地，就在台灣。
「台灣擁有全球最完整的電源與伺服器生態系（Ecosystem）。當全世界都在焦慮AI的電從哪裡來時，答案就在台灣的供應鏈裡。」德州儀器台灣與南亞業務總經理馮偉意（William Feng）自豪地表示。
台灣的電源大廠如台達電、光寶，代工巨頭如廣達、緯創，近年在電動車（EV）領域早已累積了大量800V高壓與安全隔離的研發苦功。誰也沒想到，幾年前在汽車引擎蓋下磨練出來的「耐高壓、抗極端環境」的硬功夫，如今轉身一變，竟成了拯救AI伺服器主機板免於燒毀的關鍵底氣。
更讓人興奮的是，這場由GaN與SiC引燃的能源革命，戰火正從雲端的「AI工廠」蔓延到實體世界。
「AI正從雲端走入物理世界（Physical AI），人形機器人將是下一個行星級的創新機會。」英飛凌大中華區總裁潘大偉（David Pan）前瞻性地指出。
在未來的機器人身上，電源面臨的是截然不同的嚴苛考驗——它沒有資料中心大動干戈的水冷系統，必須在極度受限的體積與重量下，塞進具備強大爆發力的心臟。這時候，GaN「體積縮小一半、反應速度快千倍」的特性，再次成為邊緣AI的救星。
馮偉意透露，TI目前已與達明機器人（Techman）等台灣先鋒深度合作。透過GaN技術將馬達驅動器與電源模組小型化，讓機器人的關節在運動時，既能擁有極高的動態靈敏度，又不會背負沉重的電池與電源負擔。第三代半導體，正在將雲端巨獸的智慧，無縫複製到會走路、會思考的實體設備上。
結語
回到那張充滿戲劇張力的封面情境：幽暗、斑駁的資料中心廢墟裡，一位灰頭土臉的工程師半跪在地上。他的四周爬滿了藤蔓與古老的機櫃，但他眼裡沒有絕望，因為他的雙手，正緊緊握住一條散發著湛藍電光的電纜。
那條在黑暗中發光的電纜，正是由GaN與SiC功率半導體在微觀世界裡，跨越無數物理障礙、完美守護下來的「48V/800V純淨電流」。
在AI這個由矽晶片與光纖交織成的虛擬未來裡，人類文明的瘋狂演進，最終依賴的依然是我們管理電子的能力。每一分轉換效率的提升，每一微秒的故障隔離，背後都是無數工程師與半導體材料的生死搏鬥。
正如亞當．懷特在訪談最後留下的那句金句：「我們不僅是在供應半導體，我們是在為AI的明日與未來提供驅動力。」當GaN與SiC解除了電力的封印，AI的未來，將不再受限於凡間的電網。
